首页

导热PA材料

所属分类

导热PA塑料

PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其它填料填充增强改性，再加上良好的电绝缘能力和耐化学性，使尼龙应用广泛，我公司研发生产的型号为：HP5510N导热PA塑料不仅具有金属和陶瓷的热传递性能，同时还保留了普通塑料在设计、性能和成本方面的优点，具有散热均匀、重量轻、成型加工方便、热膨胀系数低、成型收缩率低、工作温度低和提高设计自由度特点，广泛被用于各行各业中；

在线留言

产品详情

PA系列/Polyamide
PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其它填料填充增强改性，再加上良好的电绝缘能力和耐化学性，使尼龙应用广泛，我公司研发生产的型号为：HP5510N导热PA塑料不仅具有金属和陶瓷的热传递性能，同时还保留了普通塑料在设计、性能和成本方面的优点，具有散热均匀、重量轻、成型加工方便、热膨胀系数低、成型收缩率低、工作温度低和提高设计自由度特点，广泛被用于各行各业中；

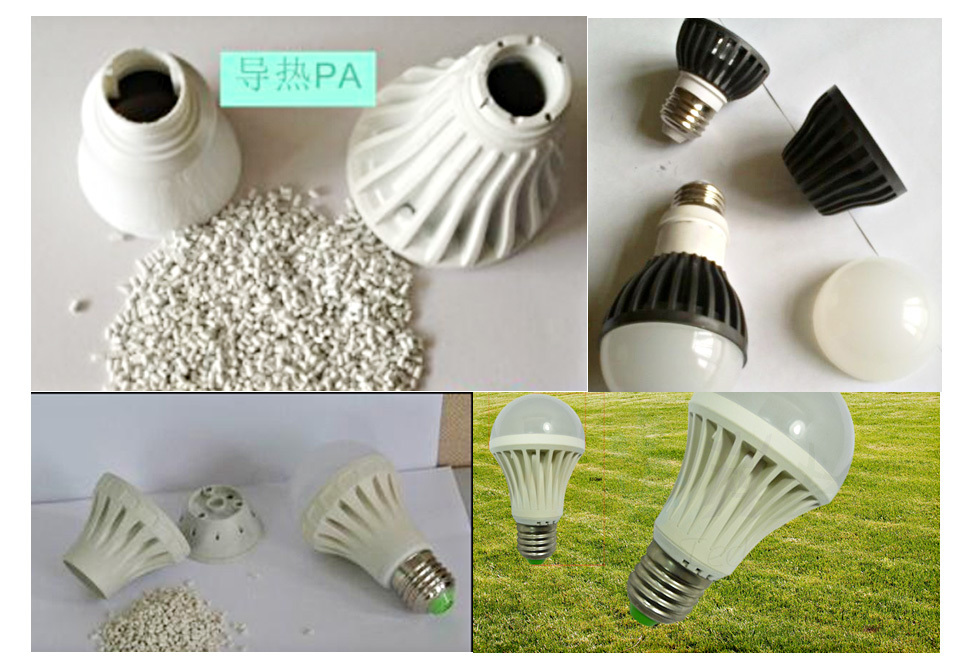

材料应用案例：

绝缘导热HP5510N物性表

项目	测定法	条件	单位	HP5510N
热导率 Thermal conductivity	Laser Flash (Refer to ASTM E1461)	1mmt(面方向)	W/m･K	2.8
热导率 Thermal conductivity	Laser Flash (Refer to ASTM E1461)	1mmt(厚方向)	W/m･K	1.0
比重S/pecific Gravity	GB/T 1033.1-2008	23℃	g/cm3	1.8
IZOD衝擊強度/Izod Impact Stre. Notched	GB/T 1843-2008	23℃	KJ/m2	7
拉伸強度 Tensile Str,Yield	GB/T 1040.2-2006	23℃	Mpa	80
拉伸率 Tensile Elongation,Break	GB/T 1040.2-2006	23℃	％	2
变形温度 Deflection Temperature	GB/T 1634.1-2004	1.8MPa	℃	210
燃烧性 Flammabilty	UL94	2.0mm	－	2.0mm(V-0)
绝缘破坏强度 Insulation failure strength	ASTM D149	23℃(AC50Hz)	kV/mm	20
*）标准成型条件：成型温度260゜C 模具温度100゜C 射出压150MPa 射出速度 150mm/s

成型条件/Forming condition

１．HP5510N导热塑料必须在成型前干燥　
1)因为HP5510N导热塑料是树脂性聚酯，如果在潮湿状态下成型，会产生水解，严重损害机械性能.
水分同时还会造成材料的流动性的变化，成型时带来粘模，产生毛边等问题.
標準干燥条件：140℃×5hr　
2)在成型前干燥粒料时，需具备以下的任意一种干燥设备：
①料斗干燥机--------除湿型
②货架式干燥机------除湿型
２．模具要适合的设计
1)浇口尺寸过小,有可能因切割产生的热量而烧焦.
2)因成型收缩率小于用玻璃纤维填充的混合体,要采用适合的成型收缩率.

建议成型条件/Proposed forming condition

表.　注塑成型推荐条件

型号	推荐設定条件　（℃）
型号	射嘴温度	第1段	第2段	第3段	模具表面温度
HP5510N	260	250	240	230	100 （90～115）

＜注意事项＞
①为避免树脂劣化,推荐使用注塑机的气缸工作容量对成型品容量比大约是2～5的范围.
②由于有导热性, HP5510N导热塑料的冷却固化速度比普通的树脂快,建议采用高速，高压注射
和高温模具,也推荐保压转换位置是2～5ｍｍ.
③流动性不够时,要以没有产生烧焦的程度增加注射压力,注射速度.
增加注射压力,注射速度也不能解决流动性时,喷嘴N和气缸H1设置温度要提高10℃.
*以上数据为典型值

回料使用工艺/Recycling process

基本事項：
基本上，回收料的比率需要控制在20%以下。
作为回收料可以再利用的部分是主流道跟分流道而已。
回收料与Virgin材混用的理想比率，依据成形体的形状及客户要求的物理特性等等而不同。
先按照任意设定的比率投料成形，然后测试成形体的物理特性，确认实用上面没什么问题后，最后确定理想的混合比率。
遵守事項：
已经变色（如烧掉）的回收料跟Virgin材不能混合。
粉末状态的回收料（粉碎后变成粉状的）跟Virgin材不能混合。
回收料投料之前必须再进行一次干燥(140度,5小时)。

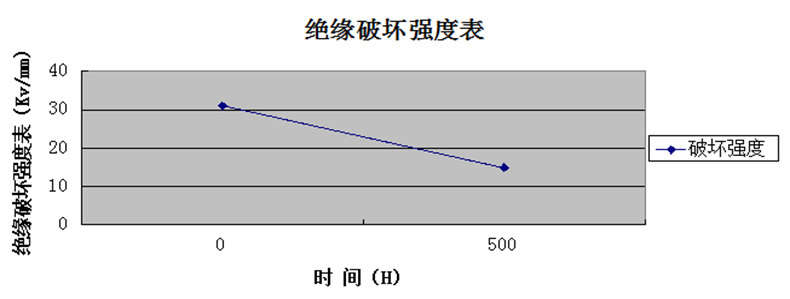

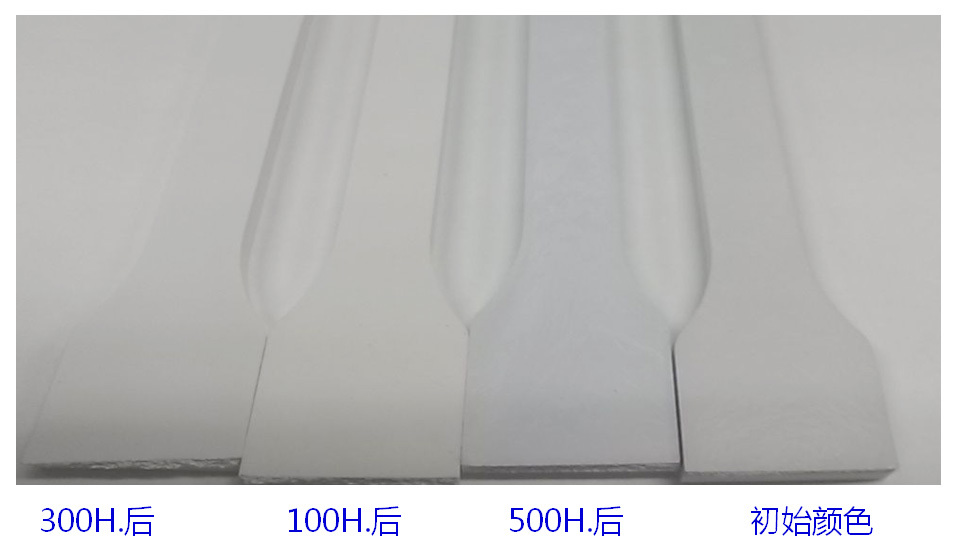

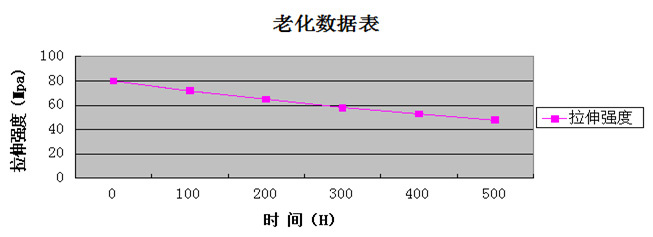

加速老化（耐候性）测试/Weathering test
